SCANPHONE

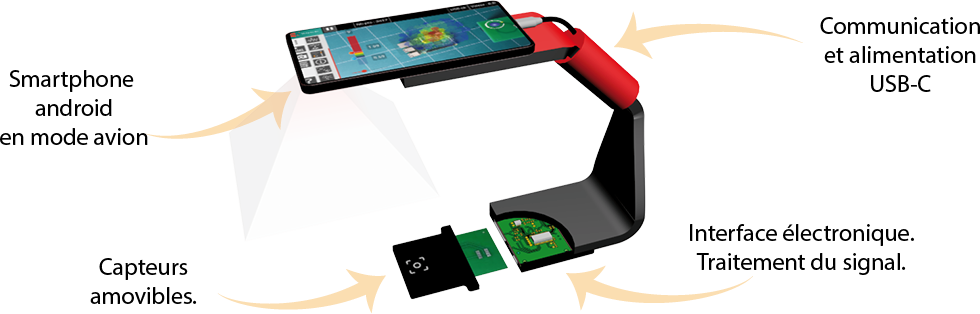

Système de cartographie électromagnétique directe en réalité augmentée.

Autonome et simple d’utilisation.

Bas coût, haute résolution.

Capteurs amovibles (50 Hz – 7 GHz).

 Exportation aisée des données au format XML.

Visualisation en 2D ou 3D.



Description

Applications

Quelques exemples de cartographie Scanphone avec différents types de capteur.

Exemple: Cartographie du rayonnement d’un transformateur (50 Hz)

Type de capteur : G01 (capteur effet Hall)

Bande passante : 50 – 20000 Hz

Unité : mT

Exemple: Cartographie d’un carte à microcontrôleur.

Type de capteur : G02 (champ magnétique)

Bande passante : 20 kHz – 440 MHz

Unité : dBV

Exemple: Cartographie du rayonnement d’une antenne en laboratoire ( 2 GHz )

Type de capteur : G04 (champ électrique)

Bande passante : 300 MHz – 7 GHz

Unité : mV (sortie detecteur)

Exemple: Projection de la cartographie sur TV

Avec la fonction « diffuser » du smartphone, il est possible de projeter l’écran sur un téléviseur compatible.
(EasyCast – VDO projecteur…)

Enseignement – Demonstration – Salon Congrès …

Exemple: rayonnement défaut de blindage – Avec Analyseur de spectre

Exemple de cartographie d’un défaut de blindage d’un cable HF.

Le capteur est ici remplacé par la partie detection d’un analyseur de spectre (Selection Fr.Centrale; SweepTime; RBW…; Mode Span Zéro) Option Sortie V(y)out

Exemple: Cartographie planaire

Exemple de cartographie planaire sur une grande surface

Le positionnement de la grille doit-etre effectué avec précision



Interface graphique

Comment ça marche ?

Etape 1 : Construction en réalité augmentée de l’environnement 3D.

Pour pouvoir positionner une grille virtuelle au dessus de l’objet sous test, l’algorithme de réalité augmentée de notre smartphone doit disposer de suffisamment de points dans l’espace pour pouvoir se positionner dans le repère x,y,z.

Lors du démarrage de l’application, nous devons effectuer un repérage dans l’espace de quelques secondes.

Une information visuelle nous indique que celui-ci est terminé.

Etape 2 : PRESCAN – Détection des valeurs Min et Max

L’activation de la fonction « prescan » permet de trouver les valeurs min et max de sortie du capteur lors du balayage de la surface à scanner.

A la fin du prescan, notre module MDMV uniformise le signal compris entre le min et le max pour obtenir le maximum de dynamique en sortie.

Les capteurs

Le scanphone est vendu avec 2 capteurs aux choix

(Nous réalisons des capteurs spécifiques sur demande)

Collaboration

Les pré-études de R&D ont été réalisées en collaboration avec le PIRVI, cellule d’ingénierie du laboratoire CRIStAL de l’Université de Lille, et avec le soutien de l’IRCICA.
